Medição técnica e projeto executivo: o que conferir antes de aprovar
A medição técnica levanta o ambiente pronto, e o projeto executivo é o desenho com medidas finais que segue para a fábrica. Veja o que cada um contém e o que conferir antes de assinar.
A medição técnica é o levantamento do ambiente pronto, feito por um técnico com trena a laser e nível. O projeto executivo é o conjunto de desenhos com as medidas finais, que segue para a fábrica. O cliente assina o executivo porque, a partir dele, cada peça é cortada como está desenhada. O que não foi conferido ali só aparece no dia da instalação.
A medição técnica registra o que a planta não informa
O técnico mede cada parede em três alturas e tira as diagonais de cada vão, para saber se a parede está no prumo, isto é, na vertical, e se os cantos estão no esquadro, formando 90 graus. Mede o pé-direito em vários pontos e o nível do piso. Anota a posição de tomadas, pontos de água, de esgoto e de gás, registros, janelas, vigas, pilares, rodapés e forro. Confere também o caminho das peças: elevador, escada e portas.
A medição acontece com o piso assentado, o forro executado e as paredes revestidas. Feita antes, cada centímetro de contrapiso ou de gesso acrescentado depois altera o vão. A bancada de pedra fica fora dessa etapa: ela é medida mais tarde, sobre os armários de baixo já instalados.
Do estudo à fábrica, o projeto passa por cinco etapas
- AnteprojetoEstudo com layout, imagens e escolha de acabamentos, feito a partir da planta ou de medidas preliminares. Serve para decidir, e não para produzir.
- Medição técnicaLevantamento no ambiente pronto, com instrumentos, incluindo pontos elétricos e hidráulicos.
- Projeto executivoO projetista redesenha tudo com as medidas reais: ajusta larguras, inclui os arremates e confirma os nichos dos eletrodomésticos pelo modelo escolhido.
- RevisãoO cliente, e o arquiteto quando há um, leem folha por folha. É o momento das alterações.
- Assinatura e liberaçãoA versão aprovada segue para a produção. Na Evviva, os móveis são produzidos na fábrica da rede, em Bento Gonçalves (RS).
O executivo mostra cada móvel por fora e por dentro
- Planta baixa: a vista de cima, com a posição de cada móvel, a circulação e os arcos de abertura das portas.
- Vistas: cada parede de frente, com altura e largura de cada porta, gaveta e nicho.
- Vistas internas: prateleiras, cabideiros, gavetas internas e divisórias, com medidas.
- Cortes: o móvel visto de lado, com as profundidades e a relação com bancada, rodapé e forro.

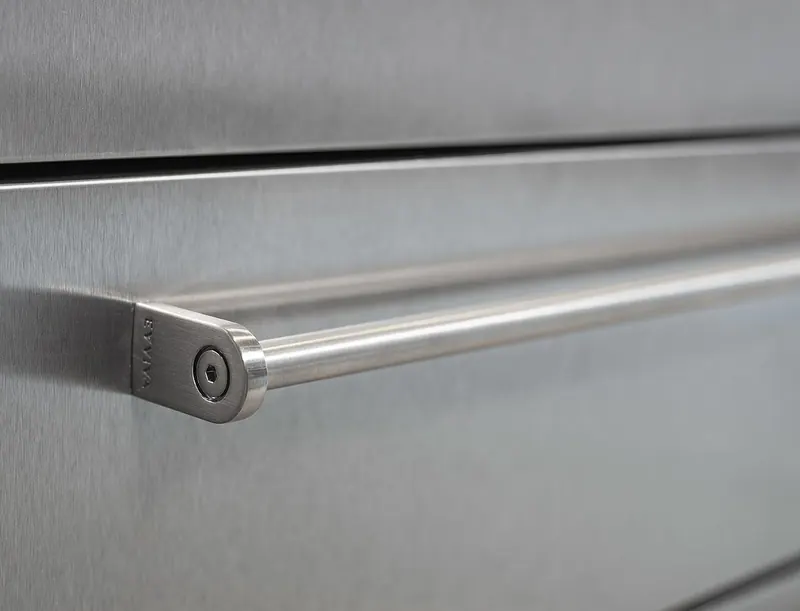

- Memorial de acabamentos: o padrão de cada face, por fora e por dentro, os tamponamentos (painéis de acabamento das laterais aparentes), puxadores, ferragens e iluminação.
- Planta de pontos: onde tomadas, água e esgoto precisam estar para o móvel funcionar.
Quando há arquiteto, o desenho é do arquiteto e a execução é da Evviva. O executivo da marcenaria traduz o detalhamento dele em peças de produção, e a revisão do arquiteto nessa etapa confirma que as proporções e a paginação, a continuidade do desenho de um painel para o outro, foram mantidas. A matéria sobre arquiteto e marcenaria explica essa divisão.
A assinatura fixa o que será fabricado
Na produção industrial, o desenho aprovado é convertido em plano de corte e de usinagem. A peça sai com a medida, o furo e o rebaixo que estão no desenho, sem ajuste a olho. A assinatura registra o combinado para os dois lados: o cliente sabe o que vai receber, e a loja sabe o que deve entregar. Uma alteração posterior significa refazer a peça. Por isso vale levar os desenhos para casa, ler com calma e perguntar o que não estiver claro.
Sete itens para conferir folha por folha
| Item | O que conferir |
|---|---|
| Medidas gerais | Largura, altura e profundidade de cada móvel, comparadas com o ambiente |
| Abertura | O lado para o qual cada porta abre, e se portas e gavetas abertas não se chocam nem bloqueiam a passagem |
| Alturas de uso | Bancada, prateleira mais alta, cabideiro e tampo de mesa, de acordo com quem usa |
| Eletrodomésticos | Modelo anotado no desenho e nicho conforme o manual do fabricante |
| Acabamentos | Padrão de cada face, incluindo o interior e as laterais aparentes, e o sentido do desenho do painel |
| Pontos | Tomadas e pontos de água fora da área das gavetas, com acesso a registros e sifões |
| Itens não incluídos | Pedra, vidro, espelho, cuba e eletrodomésticos, quando contratados à parte |
A folga junto à parede faz parte do projeto

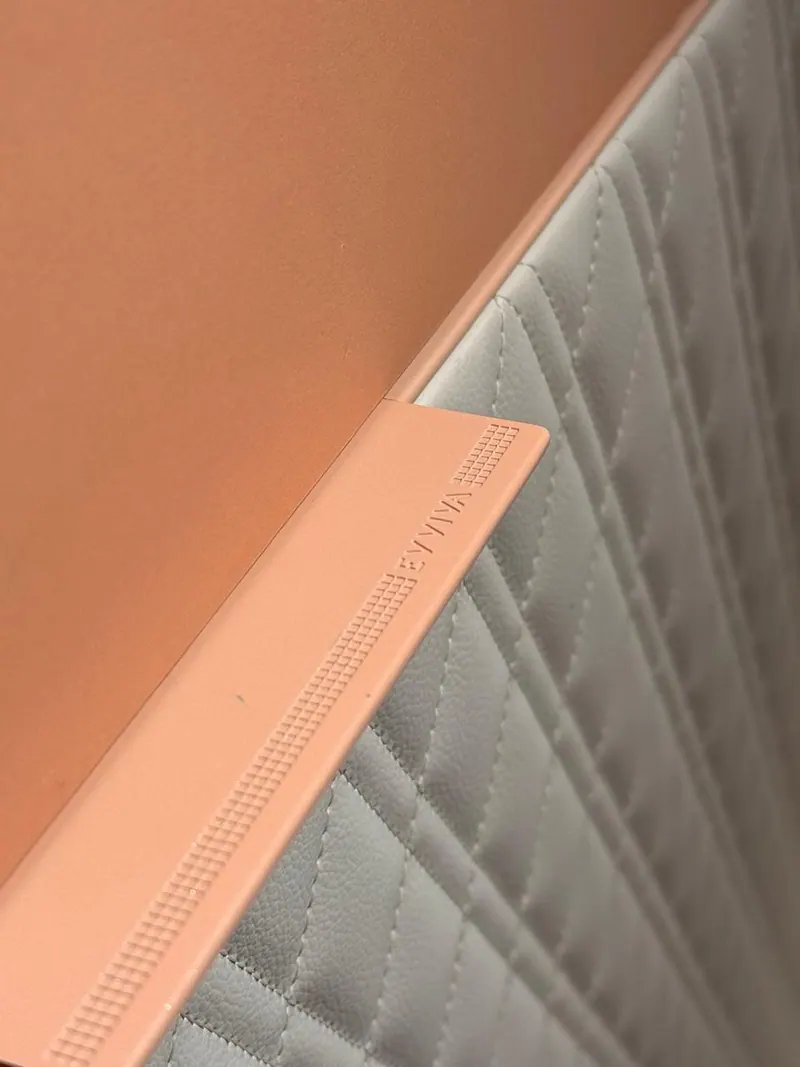

O móvel sob medida é desenhado um pouco menor do que o vão, e a diferença é fechada por um arremate, uma régua do mesmo acabamento recortada na instalação para acompanhar a parede. Por isso, em uma parede de 3,00 m, o desenho pode mostrar o móvel com alguns centímetros a menos. Pergunte qual é a largura do arremate e de que acabamento ele será. No encontro com o teto vale a mesma lógica.
Leia o executivo dentro do ambiente, com uma trena. Marcar no piso, com fita, a profundidade dos móveis e a abertura das portas revela o que o desenho sozinho não mostra.
A sequência completa, do primeiro atendimento à montagem, está em como funciona. Para saber o que mais costuma passar despercebido, veja os erros comuns ao planejar móveis.
Perguntas frequentes
Quando é feita a medição técnica dos móveis planejados?
Depois que a obra civil termina no ambiente: piso, forro e revestimento de parede concluídos. Antes disso é possível fazer uma medição preliminar, útil para o estudo, mas ela não serve para fabricar.
Qual a diferença entre o projeto 3D e o projeto executivo?
O 3D é uma imagem para avaliar proporção, cor e estilo. O executivo é técnico: traz a medida de cada peça, a divisão interna e os acabamentos face a face. A fábrica produz pelo executivo.
Por que tenho de assinar o projeto de móveis planejados?
Porque o documento assinado é a referência do que será produzido e entregue. Ele protege o cliente, que pode cobrar exatamente o que está desenhado, e evita divergência sobre o que foi pedido.
Quem faz o projeto executivo de marcenaria: o arquiteto ou a loja?
O arquiteto define o desenho do móvel e as intenções de acabamento. A empresa que fabrica elabora o executivo de produção, com os ajustes de medida e de ferragem do seu sistema, e submete ao arquiteto e ao cliente.
O que acontece se a obra mudar depois da medição?
A mudança precisa ser comunicada antes da liberação para a fábrica, e o trecho afetado é medido de novo. Forro rebaixado, troca de piso e mudança de ponto elétrico são as alterações que mais interferem.
